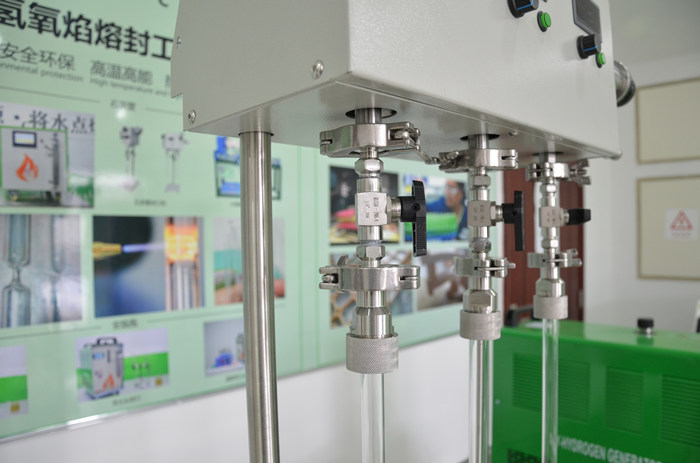

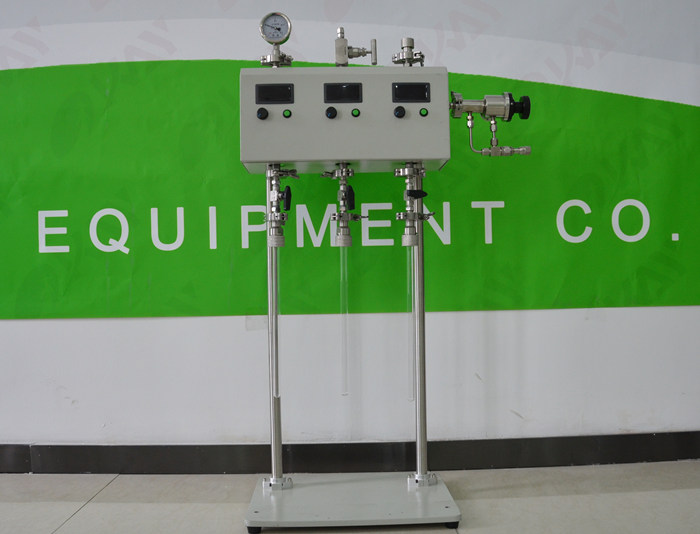

沃克能源三工位石英管旋轉封管機

沃克能源三工位石英管旋轉封管機

       沃克能源三工位石英管旋轉封管機?主要為石英管封口而開發的一套與氫氧設備匹配專用的裝置。其工作原理為采用動密封技術，讓內有樣品的石英管（管內無氧無水）在自動旋轉的狀態下同時進行石英管內真空抽取、充氣，配合氫氧焰實現石英管封口。

       沃克能源三工位石英管旋轉封管機主要特點：?

       1、操作簡單，適用于不同管徑與長度的石英管真空封口；
       2、可根據用戶需求提供相應規格標準的石英管卡套接頭；
       3、采用動密封技術，自動旋轉，安全可靠；
       4、可實現石英管內充入惰性氣體功能。
       操作方法：
       A、石英管加石英柱封口
       1、連接設備電源，固定好氫氧火焰槍于合適位置；
       2、開啟氫氧焰熔封機，關閉火焰槍槍閥，當氫氧焰熔封機壓力0.1MPA時打開火焰槍槍閥適當，點火調節好火力；
       3、根據裝料尺寸，在石英管上需要安裝玻璃塞位置的底部（離管口位置不可少于60mm）平行熔入管壁兩凹點，以避免石英柱放入管內掉入管底，火焰槍關槍熄火；
       4、冷卻石英管后，將所需封裝樣品加入石英管內，放入與石英管內徑相近的石英柱；
       5、將石英管連接封口裝置，打開電源開關，石英管旋轉，調節調速旋鈕至合適轉速；
       6、開啟真空泵機組后，擰開高真空分流擋板閥上小的旋鈕給石英管抽取真空，當真空度到0次方時，逐步打開高真空分流擋板閥上大的旋鈕直至完全打開，抽真空至所需真空度后，關閉閥門；
       7、將火焰槍夾持裝置固定好火焰槍，火嘴口離石英管5-10MM距離與石英柱平行，打開火焰槍閥適當，用點火器點火。
       8、當石英管凹陷，管壁與石英柱相融在一起時（管壁與石英柱相融內部透明無氣孔），打開排氣閥門，排氣后關閉排氣閥門，火焰槍關槍熄火，取下石英管，封口完成。
       9.如需充惰性氣體，則在上述步驟6后，不銹鋼高壓針閥，將外部惰性氣體充入石英管內，當負壓表顯示在-0.06Mpa左右，應迅速關閉不銹鋼高壓針閥。
然后步驟7后續操作。
       石英管拉絲封口：
       1、連接設備電源；
       2、將石英管連接封口裝置，打開電源開關，石英管旋轉，調節調速旋鈕至合適轉速；
       3、開啟真空泵機組后，擰開高真空分流擋板閥上小的旋鈕給石英管抽取真空，當真空度到0次方時，逐步打開高真空分流擋板閥上大的旋鈕直至完全打開，抽真空至所需真空度后，關閉閥門；
       4、將火焰槍夾持裝置固定好火焰槍，火嘴口離石英管5-10MM距離，打開火焰槍閥適當，用點火器點火。
       5、當石英管出現軟化狀態下時，左手輕握石英管下部分往下輕拉，右手向上微調節火焰槍手持裝置，上下往復微調火焰在石英管上加熱面積，當石英管螺旋狀口熔斷時，封口完成（此過程左手應保持向下用力，不要松開石英管，轉速在15轉/分左右）。
       6、打開排氣閥，排氣后關閉排氣閥門，火焰槍關槍熄火，取下石英管。
       7.如需充惰性氣體，則在上述步驟3后，打開圖1中的4(不銹鋼高壓針閥)，將B處連接的外部惰性氣體充入石英管內，當負壓表顯示在-0.06Mpa左右，應迅速關閉不銹鋼高壓針閥。
       然后步驟4后續操作。

       操作注意事項：
       1、封口位置應與石英管卡套接頭底部保持4-8CM距離，避免熱傳導引起O型密封圈過早損耗；封口時間不可過長，如需超過10分鐘，建議更換更大功率的氫氧產氣設備。
       2、氫氧焰最高焰芯溫度為2800攝氏度，操作過程請參照《氫氧焰熔封機》使用說明；
       3、石英管封口位置應保持清潔，若裝樣過程出現管壁粉末粘連時，可使用無塵布清潔管壁；
       4、在真空抽取過程中為了防止粉末狀樣品抽出，在抽真空時應緩慢打開高真空分流擋板閥，控制真空抽取速度，當真空抽取平穩時再緩慢增大閥門（先開小的旋鈕開關再逐步打開大的旋鈕開關）；
       5、如需充惰性氣體，則抽取石英管真空后必需可關閉真空閥門（大小兩個閥門都必需關死，避免惰性氣體進入真空泵），再進行惰性氣體充入；惰性氣體的充入，可以通過不銹鋼高壓針閥來控制氣量；若無需惰性氣體充入，也可以抽真空至封口完成；
       6、惰性氣體的充入非常迅速，一般氣壓到-0.06Mpa時，應迅速關閥，避免惰性氣體充入過多，壓力過大，將石英管擠出；壓力過大時，加熱后內部壓力超過外部壓力，則無法完成融封（石英管燒軟時，內部氣體會將其吹破）。
