「沃克課堂」熱電偶的常用焊接方法！

時間：2019-07-11 點擊：8781

熱電偶是一種常用的溫度測量儀表。和氫氧機一樣，在工業生產中有著普遍的應用。在熱電偶的制作過程中有許多方面需要進行焊接，憑借著測溫準確度高、結構簡單、易于維護、動態響應速度快、測溫范圍廣、可測量“點”溫度、信號為電信號可遠傳、便于接入自動控制系統等優點，熱電偶測溫在工業生產和科學研究領域有著廣泛的應用。那么熱電偶的常用焊接方法有哪些呢？本文小編就為大家做詳細的介紹。

一、電弧焊焊接熱電偶 　　　　

電弧焊是利用高溫電弧將熱電偶測量端熔化成球狀，常用的有交流電弧焊和直流電弧焊兩種。下面小編詳細介紹下這兩種電弧焊方法。

1、直流電弧焊：直流焊接時，熱電偶接電源正極，碳棒接電源負極，用碳棒與熱電極頂端瞬時接觸起弧，待測量端熔成球狀后迅速離開碳棒。這種焊接方法簡單、操作容易、測量端不易玷污，使用于貴金屬熱電偶的焊接。

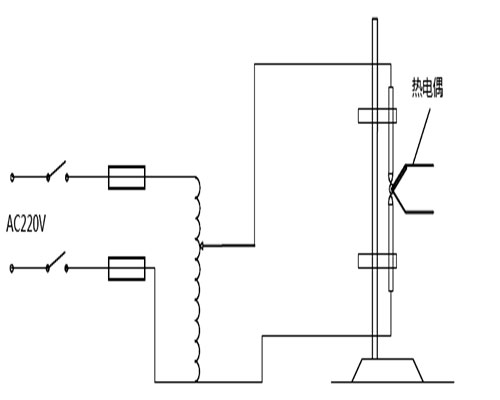

電弧焊焊接熱電偶

2、交流電弧焊：交流焊接適用于焊接廉金屬熱電偶。焊接前，應仔細將測量端25-30mm一段的氧化物清除干凈，然后將兩電極頂端并齊，并絞成麻花狀。焊接時，在熱電極頂端蘸上焊劑，在置于電弧火焰中熔化3-5S，待成球狀后迅速取出，清除掉焊點上的殘渣即可?！　?　　

二、氬弧焊接 　　　　

氬弧焊接裝置由直流焊接電源、高頻振蕩器、焊槍、對焊電源、工夾具等5部分組成。焊接時，利用伸出焊槍噴嘴的鈰-鎢絲作為負極，被焊熱電偶固定在夾具上作為正極。當兩極間通過高頻、高壓時將引燃電弧的作用，采用可控硅調壓，控制電弧強度，在氬氣保護下使鈰-鎢與被焊熱電偶之間產生弧光放電，利用電弧產生的高溫把熱電偶絲的端面熔化成球狀。為了便于熱電偶與電極對準，工作夾具與焊槍可以在空間水平和垂直方向移動。焊槍內裝有直徑1mm及1.5mm的鈰-鎢電極，供不同直徑的熱電偶焊接使用?！?/span>

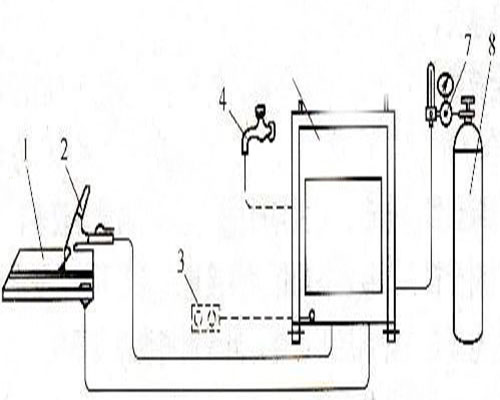

氬弧焊接　　　

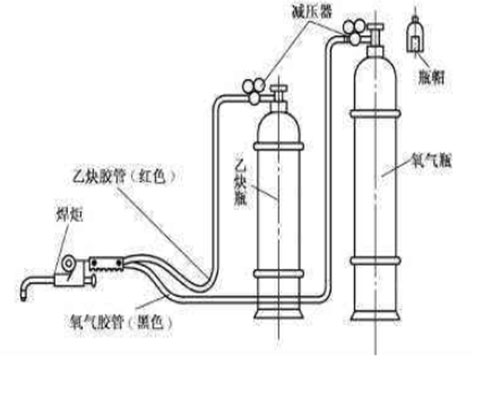

三、氣焊 　　　　

采用氣焊時，應先將熱電極頂端加熱并蘸上焊劑，再將熱電極置于乙炔或氫氧火焰中，待熔成球狀后迅速取出，立即放入熱水中洗去焊接點上的殘渣。這種方法操作簡單，應用較廣。適用于廉金屬熱電偶的焊接。

四、點焊機焊接

電子點焊機由電容存儲的電量在閉合瞬間釋放出大電流，利用大電流穿過小面積時產生的局部熱效應達到焊接熱電偶的目的。把熱電偶的熱電極交叉疊放在點焊機的點焊棒上，在點焊鉗被壓合的瞬間，電路導通產生一強電流，此時熱電極交疊點會產生瞬間的高溫，從而把熱電極熔合在一起。這種方法焊接速度快，操作安全簡單，但焊接質量不是十分理想，測量端容易存在缺陷。

點焊機焊接
