電機繞組，用何種材料更符合、更合理？

時間：2022-12-16 點擊：5654

電機繞組的重要組成是電磁線和絕緣材料，按照電機額定電壓和其他性能的要求，電磁線和絕緣材料的選擇會有不同的傾向性。


低壓電機繞組的材料選擇

低壓電機的絕緣材料按照絕緣等級的要求，可以選擇對應絕緣等級的復合絕緣材料，如DMD、NMN等，必要時與絕緣薄膜組合使用。

低壓電機用電磁線，以漆包線為主，小規格電機大多采用不同漆膜厚度和絕緣等級的漆包圓線，而大規格電機定子有時會采用漆包扁線，必要時采用高壓電機用絲包扁線。對于繞線式轉子電機，大部分小規格產品轉子采用軟繞組，以漆包圓線為主，而稍大一些的轉子繞組會采用漆包扁線成型繞組；再大的轉子繞組則采用裸銅排成型繞組，并需要對導體另外加包絕緣。

高壓電機繞組的材料選擇

與低壓電機比，高壓電機的中心高相對較大，一般不小于355毫米，高壓電機按照額定電壓的不同，采用對應電壓等級要求下的專用薄膜和云母絕緣電磁線，電磁線的導體線形為扁線，電機繞組為成型繞組，成型繞組外按照電壓等級的不同，需要包扎數層不同層數的云母帶。為了防止電暈對繞組的不良影響，會在每個線圈的直線邊和端部分別加包不同的電阻帶。絕緣是高壓電機繞組的重要組成，高壓電機的絕緣處理要比低壓電機復雜很多，制造工藝也相對復雜。

繞線式轉子高壓電機的轉子繞組，大多采用裸銅排作為繞組導體，制造工藝與低壓大功率電機相同。

繞組導體選擇什么材料？

原來的老系列電機，以鋁導線為多，隨著電機體積的縮小，以及電機效率的提升要求，電機的繞組主要以銅為主，特別場合應用的電機可能會用超導體作為繞組導體。

電機制造業積極實施碳中和，減少碳排放，實現行業的可持續發展的大環境下，電機繞組焊接工序也有了新的節能環保的新工藝！--替代氧乙炔焊接的--氫氧焰水焊機

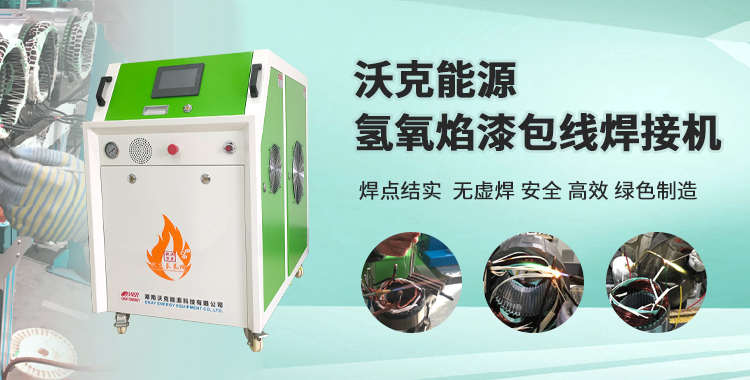

沃克能源氫氧焰漆包線焊接機

原理介紹：氫氧機以水為原料，水分子（HHO）,通過電解，將水分解成為氧氣和氫氣，氫氣作為燃料，氧氣助燃，這兩種氣體點燃形成氫氧火焰，這是一種干凈和可循環的能源，可替代現有乙炔、丙烷、液化氣等燃?xì)?、符合漆包線焊接標準、焊點無虛焊、熱影響面積小、電阻偏差小。

耗能介質：水、電。設備自重低，易挪動，安裝維護便捷，不需要單獨放置空間，長期受益，成本低廉。

設備優勢：

● 氫氧焰溫度高達2800度，是目前溫度最高的火焰之一；

● 氫氣的熱值為34000千卡，是液化氣的3倍左右；

● 氫氧焰火焰集中，不發散，熱輻射要??；

● 氫氧燃燒只生成水，沒有廢氣產生，屬于環保型設備；

● 氫氧氣體產生的原料為水，消耗少量的電，按需制造，用多少產多少，不貯存氣體，不存在高壓爆炸及泄漏中毒等問題；

● 開機產氣，關機停氣，即產即用，不用不產；

● 免除去漆皮工序，無須去漆直接焊接；

● 焊接火焰精細，不會對鄰近的漆包線產生熱輻射；

● 焊點光滑飽滿。
